RAPPEL : Le dimmer est en contact direct avec du 230V, les risques de lésions sont réel, il ne faut pas faire n'importe quoi. Le montage doit toujours être derrière un fusible et une installation électrique au norme ( protection 30mA ).

Déroulez le contenu que vous souhaitez consulter.

  • Montage Pv routeur
  • Prerequis :

    Vous devez avoir la carte fournis par l'association pour le montage du routeur et avoir acheté les composants annexes au montage:

    •  La carte de l'association.


    cette carte peut être commandé à l'association APPER, et son achat est considéré comme un don et donc partiellement déductible des impôts.

    Le reste des composants peuvent être commandés chez divers fournisseurs de composants. ( Aliexpress, Amazon... )

    •  L'afficheur : TTGO Tdisplay


    Amazon...

    •  La sonde SCT013-30A

    Amazon


    •  Une alimentation 12V de récupération

    Il est très fortement conseillé d'utiliser une alimentation 12V AC de chez openenergymonitor.com  ,
    il est toute fois possible de faire sa propre alimentation avec une de récupération ( voir plus loin )


    Les alimentations 12V AC en standard sont très rares.

    •  Une alimentation USB-C classique ( 1A max )


    • Un fer à souder

    Le montage :

    La carte est livrée avec un module fille qu'il faut séparer ( à la scie à métaux. ). cette carte permet de pouvoir connecter une sonde dallas sur le dimmer.

    La carte TTGO est livrée non soudée, il faut alors souder ses pins.
    Le plus simple étant d'installer ses pins sur la carte du pv routeur et d'enficher le TTGO pour que l'ensemble soit bien aligné.

    Une fois la soudure réalisée, vous pouvez téléverser le programme directement sur le TTGO par l'interface Web


    Sélectionnez TTGo T-display :

    Dans la fenêtre qui s'ouvre, sélectionnez le port sur lequel est connecté le TTGO


    Sélectionner "Install "


    Validez le message d'installation.


    Le programme est téléversé


    La carte est alors prête à être utilisé.

    Il faut alors connecter l'alimentation et la sonde SCT-013 sur le routeur.

    1er démarrage:

    Suite au téléversement de l'application, Le routeur est en mode AP et il faut se connecter au Wifi créé ( mot de passe "PV-ROUTER" ) et à renseigner son wifi sur la page de configuration de l'application ( http://192.168.4.1/wifi.html )


    L'application est installée et prête à être utilisée sur votre réseau.

    Si vous n'avez pas de Wifi  vous pouvez laisser le Pv routeur en mode AP et connecter directement le Wifi dessus.

    Aspect visuel :

    La carte une fois montée avec le TTGO peut s'intégrer dans la boite vendu par le TTGO



    ou intégré dans un boitier imprimé en 3D dont les sources sont disponible sur le Github .

    Installation :

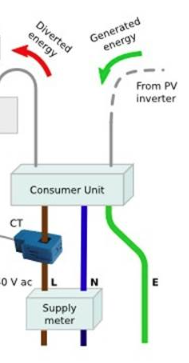

    La prise SCT-013 doit prendre 1 fil d'alimentation au niveau du tableau électrique, entre le compteur et le tableau général.
    Cela lui permettra de prendre la mesure.





  • Dimmer Robotdyn 2022 avec Alimentation intégrée et ESP8266
  • image-1665674414361.png

    C'est la dernière version du Dimmer et il faut un adaptateur TTL-USB pour le programmer.

    il faut retirer le jumper présent et brancher son adaptateur sur le VDD- GND - RX -TX
    et qu'il ne soit pas branché sur le 230V.



    Il faut ensuite appuyer sur le bouton "prog" avant de brancher la prise USB.
    il est alors dans la configuration pour être programmé par le site web.

    Il faut alors prendre la version

    sur le site de téléchargement.

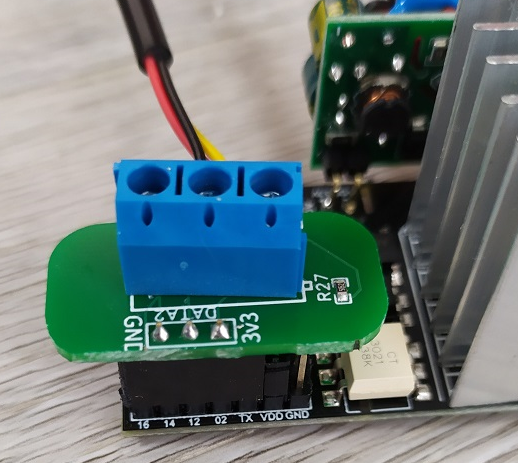

    La sonde dallas se connecte ainsi : ( Data sur D12 )


    #define ONE_WIRE_BUS 12  //Dallas DATA
    #define GND_PIN 14
    #define POS_PIN 02
  • Dimmer Robotdyn 2021 avec Alimentation intégrée et ESP8266
  • image-1665934176563.png

    C'est la version précédente du Dimmer Il faut juste le brancher en USB et sélectionner la version

    sur le site de téléchargement.
    La sonde Dallas se connecte:
    DATA sur  D2

    #define ONE_WIRE_BUS D2
  • Wemos et dimmer séparé

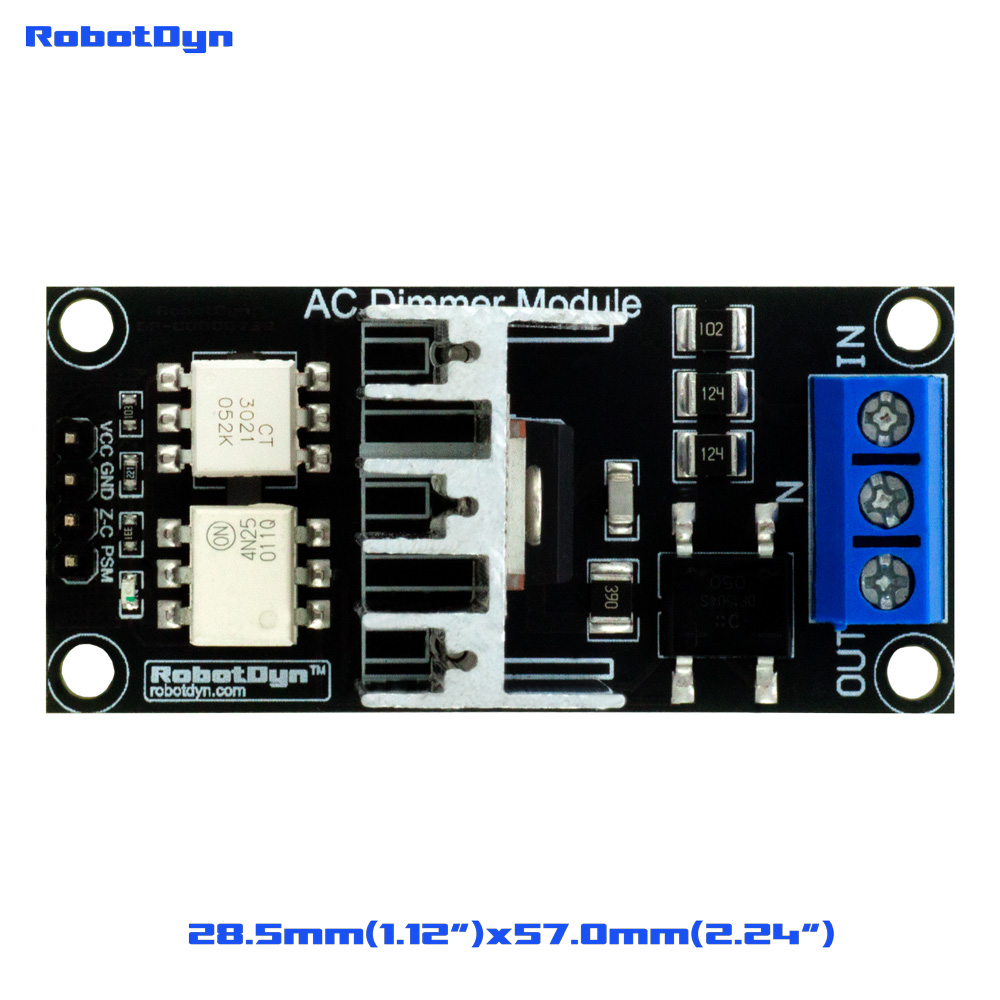

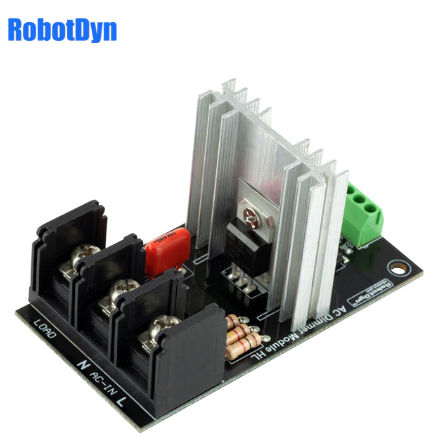

  • image-1665934370740.pngimage-1665934433580.pngimage-1665934665649.png

    Le Wemos D1 mini se programme avec la version

    sur le site.

    La suite du montage est simple à réaliser, il faut relier

    la pin D7 pour la dallas ( avec la carte fille ) sur DATA
    #define ONE_WIRE_BUS D7

    D5 pour le PWD
    D6 pour le Zerocross ( ZC )
    GND sur GND et
    VCC sur 3.3V

  • Branchement des dimmers Robotdyn
  • Pour les dimmer, Le neutre est commun avec la source résistive alimentée.

    Il faudra brancher la phase du 230V sur IN et le 2eme fil de la charge résistive sur Out




  • Dimmer JOTTA
  • image-1665934665649.pngimage-1665935246997.png



    Le Wemos D1 mini se programme avec la version

    sur le site.

    La suite du montage est simple à réaliser, il faut relier

    la pin D2 pour la dallas ( avec la carte fille ) sur DATA
    #define ONE_WIRE_BUS D2 // dallas

    Le JOTTA en D4 ( + )
    #define JOTTA  D4

    et sa masse en GND ( - )

    La partie alimentation du ballon se fait par les connecteurs ~ et en série avec le ballon ou la charge résistive.
